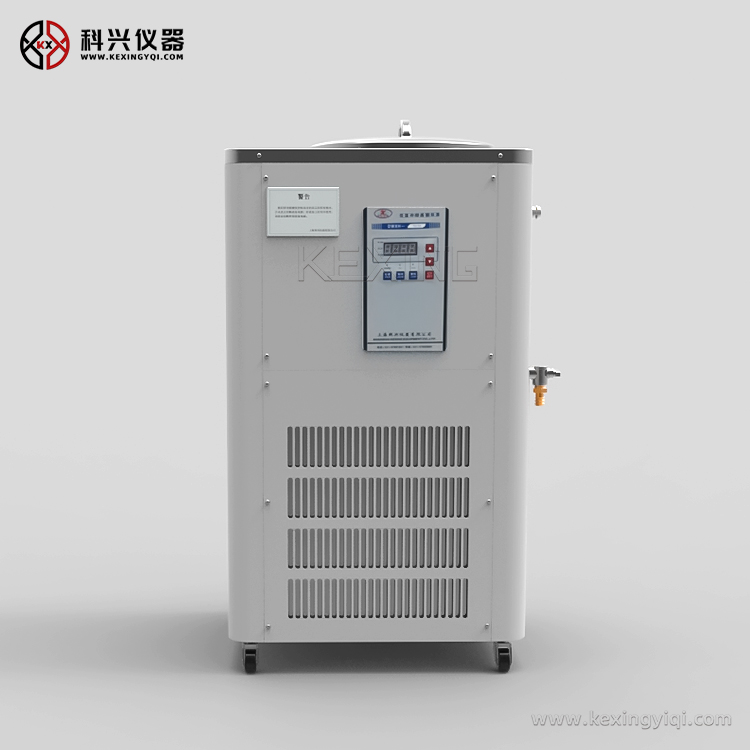

冷卻水循環機是通過壓縮機進行制冷,再與水進行熱交換,使水的溫度降低,,通過循環泵送出,。同時使用溫度控制器進行溫度控制,具備恒溫,、恒流,、恒壓的三種功能,可以科學實驗儀器玻璃反應釜,、旋轉蒸發儀等儀器配套使用,;
冷卻水循環機制冷系統的組成及各功能的作用: 壓縮機、冷凝器,、風扇,、毛細管、干燥過濾器,、工藝檢修閥,,板式換熱器。
1,、壓縮機:從管路吸收低壓,、低溫制冷劑后,對其進行壓縮產生高壓,、高溫的制冷劑,, 再通過熱功能轉換,實現制冷目的,。
2,、冷凝器:主要用于散熱,使其內部的制冷劑凝結為液體,。工作原理,, 壓縮機排出的高溫、高壓氣態制冷劑,,通過管路進入冷凝器后,。由高溫、高壓的氣態—>干飽和蒸汽—>飽和液體—>過冷液體,。冷凝器完成散熱冷凝的作用,。在這過程中,制冷劑在冷凝器中的壓力保持不變,。
3,、風扇:強制空氣對流循環,,對冷凝器進行散熱,。
4、毛細管:控制流入板式換熱器制冷劑的流量。保持一定的蒸發壓力和冷凝壓力,,以便汽化吸熱,、冷凝散熱。
5,、干燥過濾器:主要用于吸收制冷系統中殘留的水分和灰塵,、油垢、金屬物等異物,,以避免制冷劑中雜質和水分進入毛細管,,產生“冰堵”或“臟堵”,導致制冷系統不能正常工作,。
6,、板式換熱器:主要用于吸收冷卻水的熱量,使其內部制冷劑吸熱汽化,。工作原理:制冷劑通過毛細管節流后進入板式換熱器,。進入板式換熱器后,制冷劑由液體—>飽和蒸汽—>蒸發氣體,。實現液體—氣體裝換,,完成吸熱任務。
7,、工藝檢修閥:加注制冷劑,,連接復合壓力表,檢查制冷系統高,、低壓力,。
